產品詳情
設備用途：能夠滿足多種產品定子線圈端部成型及加熱固化工藝處理。加熱系統、液壓系統及夾具、直線支撐部分具有通用性。
功能：通過接入加熱管加熱組數、液壓缸使用個數調節及拼裝不同成型固化模具于基礎導軌上，實現對不同產品定子線圈端部成型及加熱固化。
設備特點：
1、該設備具有通用性，能夠滿足多種產品定子線圈端部成型及加熱固化工藝處理。要求加熱系統、液壓系統及夾具、直線支撐部分具有通用性。通過接入加熱管加熱組數、液壓缸使用個數調節及拼裝不同成型固化模具于基礎導軌上，實現對不同產品定子線圈端部成型及加熱固化。 2、定子線圈端部成型加熱設備由上下層成型固化模具、夾具、液壓系統、電氣控制系統等組成。
3、為了避免因高溫使液壓缸密封圈快速老化而漏油，同時大幅度減少通過油管傳導熱量至液壓站，以消除液壓站因溫升過高而出現故障，液壓缸除了耐220℃高溫外，安裝結構上實現了液壓缸和模具與加熱部件的良好隔熱要求，使液壓缸溫度不超過60℃。
4、上下層漸開線成形模具可拆裝式組合結構，方便拆裝及入庫存放。模具組成包括直線部分、汽端部分、勵端部分、引線部分。
設備電器參數：
輸入電壓：AC380V三相五線
輸入電流：136A
控溫范圍：室溫~250℃
升溫速率：0℃~5℃/min
容量：90KVA
輸出電壓：AC 0～36V
輸出電流：0～2500A
輸出路數：44路
輸出頻率：40-60Hz 可調

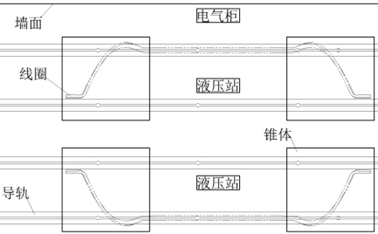

設備布局：
